QS-L反沖洗長柄濾頭技術參數及工作原理

QS-l氣水反沖洗長柄濾頭性能技術參數,V型濾池氣水反沖洗長柄濾頭工作原理

QS-l氣水反沖洗長柄濾頭性能技術參數：

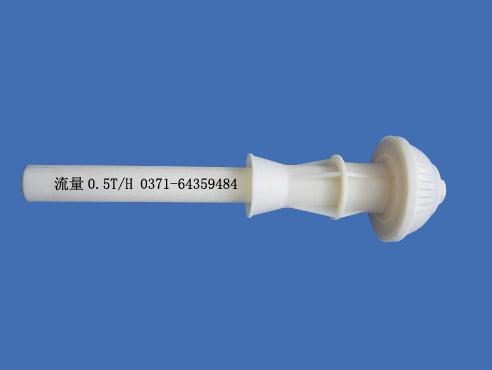

    鞏義市嵩鑫濾材公司生產的QS-l氣水反沖洗長柄濾頭原料采用ABS工程塑料經熱熔注塑等系列精細工藝制造而成，濾頭頂部的濾帽上有40條縫隙，每條縫隙長25mm,寬0.3-1mm，濾桿上預留有進氣口和長方形排氣窗，總長度292-150mm，QS-l氣水反沖洗長柄濾頭安裝在濾池底部濾板上，主要方便于濾池氣水反沖洗。長柄濾頭的套管為內螺紋，預埋在澆筑的混凝土濾板中，濾頭安裝操作時只需加上橡膠墊圈，直接擰入套管內即可，濾頭安裝裝拆卸十分方便。

V型濾池氣水反沖洗長柄濾頭工作原理：

    V型濾池氣水反沖洗長柄濾頭工作原理：QS-l氣水反沖洗長柄濾頭在氣水反沖洗時，在混凝土濾板下面的空間構成上部是氣墊層，下部為水，氣壓越大，氣墊層的厚度也相應增大，在濾柄上部有一個φ為2mm的孔，濾柄下部有一條或兩條狹長的進氣縫。氣墊層中的空氣，先由小孔進入濾頭，當氣壓增大氣墊層厚度也相應增大時，一部分空氣就由縫隙上部進入濾頭，此刻氣墊層厚度根本中止增大，反沖刷水由縫隙下部及濾柄下端進入濾頭，氣水充沛混合后 ，經濾帽向濾料層均勻布氣布水。
    為了有利于濾池配水布氣的均勻性，濾池內預制混凝土濾板安裝施工結束，各點高度誤差要求不超越±2mm，為了確保濾池內的濾板整體具有必定的嚴密性，各濾板之間及濾板與池壁之間的裝置縫，灌注瀝青瑪禘脂一類的填充物，以滿意其嚴密性。在調試中顯著觀察到，在裝置縫等處滲漏不多，若有多是濾板預制中密實性不夠所造成的。
